Zawory rozdzielające i elektrozawory pneumatyczne

Współczesny przemysł nie mógłby funkcjonować bez elektrozaworów pneumatycznych i zaworów rozdzielających pneumatycznych. To one odpowiadają za precyzyjne sterowanie przepływem sprężonego powietrza, co bezpośrednio wpływa na wydajność i bezpieczeństwo pracy. Bez nich nowoczesne systemy automatyzacji byłyby znacznie mniej efektywne.

Ich konstrukcja umożliwia błyskawiczne i dokładne zarządzanie przepływem medium, co jest kluczowe w wielu branżach, takich jak:

• Motoryzacja – sterowanie układami pneumatycznymi na liniach produkcyjnych.

• Przemysł spożywczy – kontrola procesów pakowania i transportu produktów.

• Farmaceutyka – precyzyjne dozowanie substancji i sterylne środowisko pracy.

Zawory rozdzielające pneumatyczne pozwalają na kierowanie strumienia powietrza w różnych kierunkach, co czyni je niezastąpionymi w systemach wymagających dynamicznej regulacji.

Elektrozawory pneumatyczne – podstawowe informacje

Elektrozawory pneumatyczne to kluczowe komponenty systemów automatyki przemysłowej, umożliwiające precyzyjne sterowanie przepływem sprężonego powietrza. Ich działanie opiera się na elektromagnesie, który zmienia kierunek przepływu medium, co pozwala kontrolować ruch siłowników. Dzięki temu znajdują zastosowanie w aplikacjach wymagających szybkiej i precyzyjnej reakcji, takich jak linie montażowe czy systemy transportu pneumatycznego.

W układach pneumatycznych zawory rozdzielające pełnią kluczową rolę w regulacji przepływu powietrza, co umożliwia efektywne sterowanie ruchem siłowników. Automatyzacja procesów z ich wykorzystaniem nie tylko zwiększa wydajność, ale także podnosi poziom bezpieczeństwa operacji przemysłowych. Eliminują one konieczność ręcznej interwencji, minimalizując ryzyko błędów i przestojów.

Budowa i zasada działania elektrozaworów pneumatycznych

Podstawą działania elektrozaworów pneumatycznych jest elektromagnetyzm. Gdy przez cewkę przepływa prąd, generuje ona pole magnetyczne, które przesuwa trzpień wewnątrz zaworu. To z kolei zmienia kierunek przepływu medium, co jest kluczowe dla funkcjonowania systemów pneumatycznych.

Rodzaje elektrozaworów pneumatycznych

W automatyce przemysłowej elektrozawory pneumatyczne występują w różnych wariantach, różniących się liczbą dróg i pozycji. Do najczęściej stosowanych należą:

• Zawory 3/2 - trzy przyłącza, dwie pozycje.

• Zawory 5/2 - pięć przyłączy, dwie pozycje.

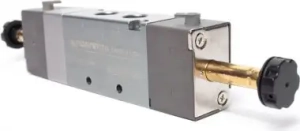

• Zawory 5/3 - pięć przyłączy, trzy pozycje.

Dobór odpowiedniego elektrozaworu do aplikacji

Wybór właściwego elektrozaworu wymaga uwzględnienia kilku istotnych czynników:

• Ciśnienie robocze i medium – należy określić, jakie ciśnienie oraz rodzaj medium będą przepływać przez zawór.

• Temperatura pracy – zawór musi być dostosowany do warunków temperaturowych panujących w systemie, aby zapewnić niezawodne działanie.

• Sposób montażu – powinien być zgodny ze specyfiką danego systemu, co gwarantuje optymalną wydajność i trwałość komponentu.

Przemyślany dobór elektrozaworu pozwala uniknąć awarii i zapewnia niezawodne działanie w danej aplikacji. Dlatego warto dokładnie przeanalizować wymagania systemu, aby wybrać rozwiązanie najlepiej dopasowane do potrzeb.

Zawory rozdzielające pneumatyczne – funkcja i zastosowanie

Zawory rozdzielające pneumatyczne to kluczowy element nowoczesnych systemów automatyki przemysłowej. Ich głównym zadaniem jest precyzyjne sterowanie przepływem sprężonego powietrza, co umożliwia kontrolowanie ruchu siłowników oraz innych podzespołów wykonawczych. Dzięki temu znajdują szerokie zastosowanie w różnych branżach, takich jak:

• Budowa maszyn – zapewniają efektywne sterowanie mechanizmami pneumatycznymi.

• Przemysł motoryzacyjny – wykorzystywane w systemach montażowych i testowych.

• Linie montażowe – gwarantują niezawodność i precyzję działania w zautomatyzowanych procesach.

Zawory monostabilne i bistabilne – mechanizm działania

Pod względem mechanizmu działania zawory pneumatyczne dzielą się na:

• Monostabilne – automatycznie wracają do pozycji wyjściowej po zaniku sygnału sterującego. Idealne do systemów wymagających automatycznego resetowania, np. w układach awaryjnego zatrzymania.

• Bistabilne – utrzymują swoją pozycję nawet po zaniku sygnału, wymagając kolejnego impulsu do zmiany stanu. Stosowane w systemach, które muszą zachować określony stan nawet w przypadku chwilowej utraty zasilania.

Zawory normalnie zamknięte (NC) i normalnie otwarte (NO):

• Zawór normalnie zamknięte (NC) - w stanie spoczynku zawór jest zamknięty. Przepuszcza medium tylko po podaniu impulsu napięcia, co powoduje jego otwarcie. Używane w aplikacjach, gdzie ważne jest, aby medium nie przepływało, gdy zasilanie jest wyłączone.

• Zawór normalnie otwarte (NO) - w stanie spoczynku zawór jest otwarty i przepuszcza medium. Zamknięcie następuje po podaniu impulsu napięcia. Idealne do zastosowań, gdzie przepływ medium powinien być wstrzymany tylko w określonych warunkach.

Sterowanie elektrozaworami i zaworami pneumatycznymi

Współczesna automatyka przemysłowa opiera się na precyzyjnym i efektywnym sterowaniu elektrozaworami pneumatycznymi oraz zaworami pneumatycznymi. To kluczowy element zapewniający sprawne działanie całego systemu. W zależności od specyfiki aplikacji sterowanie może odbywać się na trzy sposoby: elektrycznie, pneumatycznie lub mechanicznie. Każda z tych metod ma swoje unikalne zalety, które warto uwzględnić przy projektowaniu układu sterowania.

Sterowanie elektryczne, pneumatyczne i mechaniczne – porównanie metod

Dobór odpowiedniego sposobu sterowania zaworami pneumatycznymi zależy od kilku czynników, takich jak wymagania aplikacji, dostępność źródeł energii oraz potrzeba precyzyjnej kontroli. Poniżej przedstawiono charakterystykę trzech głównych metod sterowania:

• Elektryczne - zapewnia najwyższą dokładność i umożliwia precyzyjne zarządzanie przepływem powietrza za pomocą sygnałów elektrycznych.

• Pneumatyczne - wykorzystuje ciśnienie sprężonego powietrza, co czyni je niezawodnym rozwiązaniem w miejscach o ograniczonym dostępie do energii elektrycznej.

• Mechaniczne - obsługiwane ręcznie, np. za pomocą dźwigni lub pedałów. Nie oferują takiej precyzji jak elektryczne odpowiedniki.
